一、热风循环烘箱产品概述

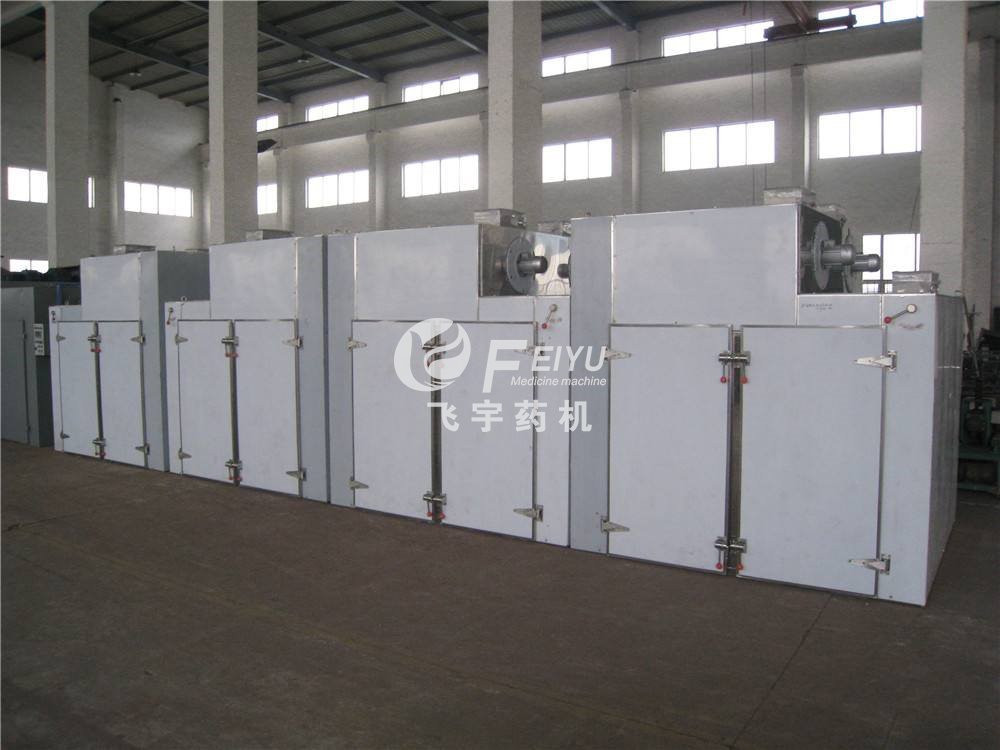

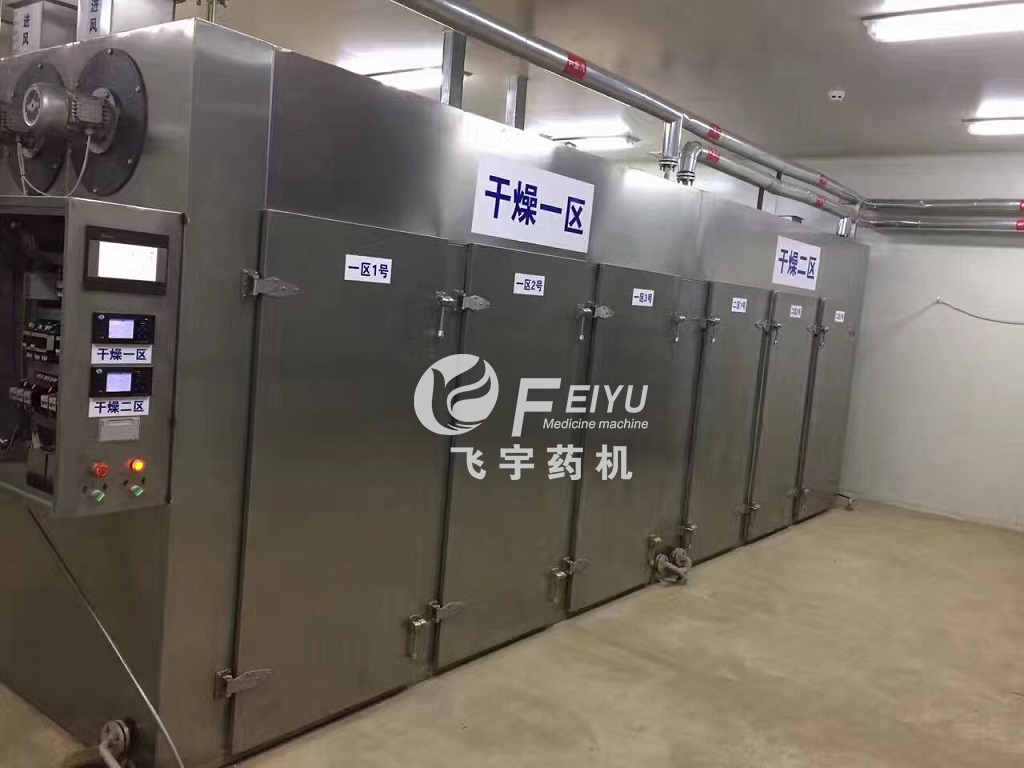

       热风循环烘箱一般有加热管，有循环风机的烘箱都可称为热风循环烘箱，因为不管烘箱什么结构，风向水平还是垂直，归根到底都是热风在里面循环，所以都可通称为热风循环烘箱，如电热鼓风烘箱，对开门高温灭菌烘箱等。但是一般行业中所称热风循环烘箱大多数还是特指如上图所示的烘箱，其它烘箱都是由上图烘箱演变而来，比如有了高温灭菌的要求，风机改成风冷规范化的环风机，前后开门，风道也作出了改变，就变成对开门高温灭菌烘箱。上图所示热风循环烘箱分为五种标准型号：分别是单门单车烘箱，两门两车烘箱，两门四车烘箱，三门六车烘箱，四门八车烘箱。





二、热风循环烘箱工作原理

       热风循环烘箱空气循环系统采用风机循环送风方式，风循环均匀高效。风源由循环送风电机（采用无触点开关）带动风轮经由加热器，而将热风送出，再经由风道至烘箱内室，再将使用后的空气吸入风道成为风源再度循环，加热使用。确保室内温度均匀性。当因开关门动作引起温度值发生摆动时，送风循环系统迅速恢复操作状态，直至达到烘箱设定的温度值。





三、热风循环烘箱控制系统

   1、烘箱采用具有PID控制方式的数显温度控制仪，配用热敏元件探头组成自动恒温控制，控温精度灵敏，选温方面，常温至250，任意选择设定。烘箱的工作室内温度可以从仪表直接读出。



   2、烘箱的定时控制：定时范围（0S-99.9H），可根据客户工作要求来选择烘箱的控制方式（开机计时或恒温计时），达到设定时间后烘箱自动切断加热，设定时可直接在烘箱的控制面板上拨动拨码开关，其中代码单位：S秒M分H小时。



   3、温度控制部分是热风循环烘箱的核心部分，主要将传感器测到的温度信号与设定的值作出比较。如果传感器测得的值低于设定值，温控仪则输出一个脉冲信号，触发可控硅控制板导通，使热风循环烘箱处于加热状态；若高于或等于设定值，可控硅停止工作，断开加热系统。本公司产品采用PID控制器，PID控制器中包含有三种基本控制规律，即比例(P)、积分(I)和徽分(D)控制规律，每种控制规律所起的作用是不同的，既可以单独应用，也可以组合起来应用。该控制器采用对有较大滞后特性的控制对象最为有效的控制方法一抗积分饱和PID控制方法即：当实测值与设定值存在偏差时，仪表输出不断加热丝不断加热，直至实测值与设定值相等。而由于D的作用又使该仪表具有超前调节功能，从而改善了仪表的动态控制，缩短了调节的时间，并由LCD显示，传感器为常用的Pt100，并具有开关量输出。由此控制器配以交流接触器与原有的开关、溶断丝、报警指示灯等构成控制回路路，即将AC220V接入交流接触器的"常开"端子，由温控仪的开关量控制交流接触器的吸合线圈，从而达到控制的目的。



   4、热风循环烘箱也可根据客户实际需求配置PLC触摸屏智能控制系统。





四、热风循环烘箱技术参数

1、 加热热源：蒸汽、电、远红外、电蒸汽两用。

2、 使用温度：蒸汽加热：50140，最高150。电、远红外加热温度50350。

3、 控制系统：热风循环烘箱备有自控系统和电脑控制系统。

4、 蒸汽压力：0.02-0.8Mpa（0.2-8kgf/cm 2 ）。

5、 耗用电量：配有电加热按0型热风循环烘箱计算9kw，实用3-5kw/h。

6、 烘箱的特殊要求在定货时表明。

7、 烘箱使用温度大于140或小于60，要在订货时注明。

8、 本厂出厂烘车，烘盘尺寸统一，可以互换。

9、 烘盘尺寸：460×640×45mm。
